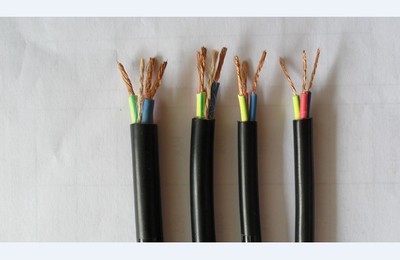

銅芯多股絕緣導線RVVP-3480.2+2320.2是一種在工業控制、儀器儀表、通信設備及自動化系統中廣泛應用的專用屏蔽電纜。其型號標識蘊含了豐富的技術參數，精確地描述了導線的結構、導體規格與功能特性。
對型號進行拆解分析：
- RVVP：這是電纜的型號代號。其中，“R”代表軟線（多股絞合導體），“V”代表聚氯乙烯（PVC）絕緣，第二個“V”代表聚氯乙烯（PVC）護套，“P”代表屏蔽層（通常為編織銅網屏蔽）。因此，RVVP整體表示“銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電纜”。
- 3480.2：這部分描述了電纜中三根主芯線的結構?！?”代表芯線數量為3根；“480.2”表示每根芯線由48根直徑為0.2毫米的細銅絲絞合而成，構成一根截面積約為1.5平方毫米（通過計算：48 π * (0.2/2)2 ≈ 1.51 mm2）的多股軟導體。多股結構使得導線非常柔軟，耐彎曲，適合移動安裝或復雜布線環境。
- +2320.2：這表示電纜中額外包含兩根結構類似的芯線?！?”代表芯線數量為2根；“320.2”表示每根由32根直徑為0.2毫米的細銅絲絞合而成，構成一根截面積約為1.0平方毫米（32 π * (0.2/2)2 ≈ 1.01 mm2）的多股軟導體。
RVVP-3480.2+2320.2 表示這是一根5芯屏蔽軟電纜，內部包含3根截面積約1.5平方毫米的導體和2根截面積約1.0平方毫米的導體，所有導體均為多股精細銅絲絞合，并整體擁有PVC絕緣、編織屏蔽層和PVC外護套。
主要技術特點與優勢
- 電氣性能優異：銅芯提供良好的導電性；多股細絲絞合增加了導體的柔韌性和抗疲勞能力，減少了因頻繁彎曲導致的斷線風險。
- 抗干擾能力強：編織屏蔽層（P）能有效抑制外部電磁干擾（EMI）和射頻干擾（RFI），同時防止內部信號向外輻射，確保信號傳輸的穩定性和準確性。這對于傳輸模擬信號、數字信號或弱電控制信號至關重要。
- 機械與環境保護：雙重PVC（絕緣+護套）提供了良好的耐磨性、耐油性、一定的耐化學腐蝕性和阻燃性，能夠適應相對復雜的工業環境。
- 結構清晰，安裝方便：不同規格的芯線通常用顏色或編號區分，便于在多芯系統中準確接線。其柔軟特性便于在控制柜、設備內部或移動部件上進行布線。
典型應用場景
這種電纜的“3+2”結構設計非常實用：
- 三根較大截面線（1.5mm2）：常用于傳輸主電源、主控制信號或驅動電力，如為傳感器、執行器（如電磁閥、小型電機）提供電源或傳輸關鍵控制指令。
- 兩根較小截面線（1.0mm2）：常用于傳輸輔助信號、反饋信號、通訊信號或作為接地/屏蔽引流線。例如，連接編碼器反饋、傳輸傳感器模擬量信號（4-20mA、0-10V）或作為RS-485等通信線路。
因此，它特別適用于需要同時進行電力輸送和信號傳遞，且環境存在電磁干擾的場合，例如：
- 工業自動化生產線上的設備連接
- PLC控制系統與現場儀表、閥門、驅動器的連接
- 舞臺燈光、音響系統中的控制與供電一體化線路
- 安防系統、消防系統中的控制和信號傳輸
選型與使用注意事項
- 電壓等級：RVVP電纜通常適用于額定電壓300/300V或300/500V的場合，選型時需確認具體產品的電壓參數是否符合要求。
- 環境考量：雖然PVC具有一定的防護能力，但在極端高溫、長期油污浸泡或強腐蝕環境中，可能需要選擇特殊材質（如耐高溫氟塑料、無鹵阻燃護套）的電纜。
- 屏蔽層接地：為確保屏蔽效果，屏蔽層必須在系統的一端或兩端可靠接地，形成有效的靜電屏蔽和電磁屏蔽通路。
- 彎曲半徑：盡管是軟電纜，安裝時仍需避免過度彎折，應遵循產品規定的最小彎曲半徑，以保護內部導體和絕緣層。
RVVP-3480.2+2320.2絕緣導線是一種設計精巧、功能全面的多芯屏蔽軟電纜。其“3+2”的導體配置兼顧了動力與信號傳輸的需求，結合屏蔽和護套保護，成為許多工業與電氣系統中可靠連接的優選線纜。在實際工程應用中，根據具體的電流負載、信號類型和環境條件進行精準選型，是發揮其最佳性能的關鍵。
